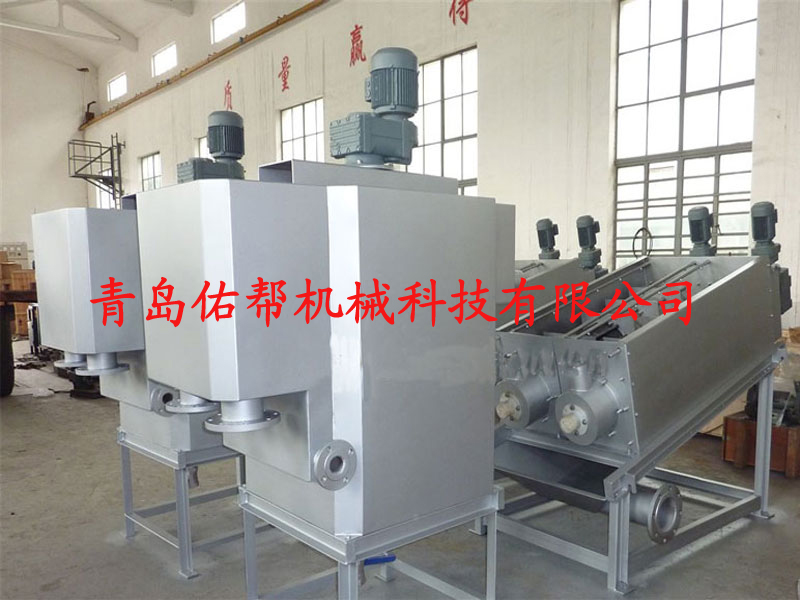

叠螺式污泥脱水机

叠螺式污泥脱水机

一、QYDLJ叠螺式污泥脱水机简介 叠螺污泥脱水机属于螺旋压榨脱水机,可以减少沉淀池及污泥浓缩池,节约污水站建设成本。叠螺污泥脱水机巧妙运用自动更新滤饼过滤技术代替了传统滤筛过滤,自身更新滤饼过滤技术确保脱水机连续稳定的泥水分离效果,通过螺杆直径和螺距变化产生的强大挤压

  • 功能特性

叠螺式污泥脱水机

    一、QYDLJ叠螺式污泥脱水机简介:

           叠螺污泥脱水机属于螺旋压榨脱水机,可以减少沉淀池及污泥浓缩池,节约污水站建设成本。叠螺污泥脱水机巧妙运用自动更新滤饼过滤技术代替了传统滤筛过滤,自身更新滤饼过滤技术确保脱水机连续稳定的泥水分离效果,通过螺杆直径和螺距变化产生的强大挤压力,以及游动环与固定环之间的微小缝隙,实现对污泥进行挤压脱水,是一种新型的固液分离设备。

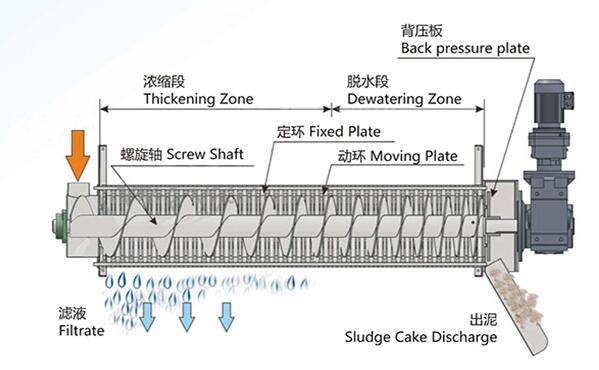

    二、QYDLJ叠螺机构造原理:

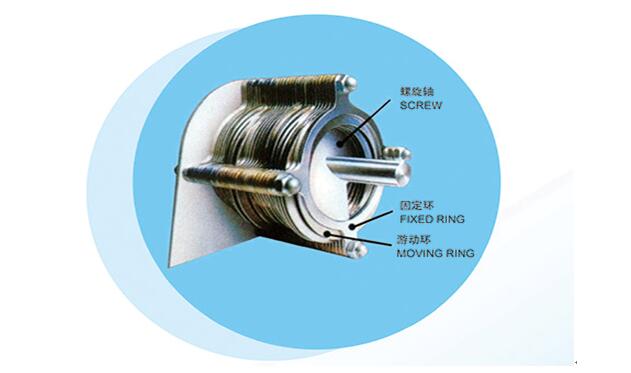

    1、脱水机的主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置.前段为浓缩部,后段为脱水部。

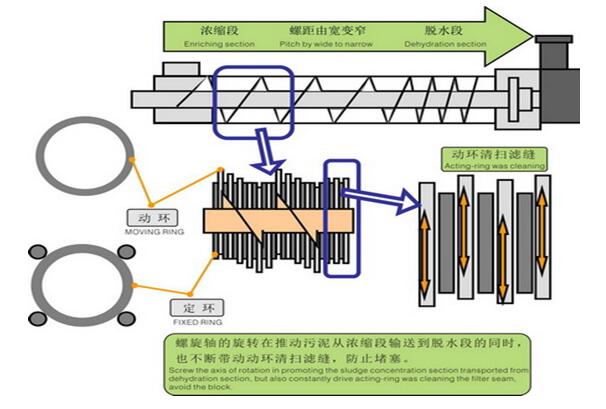

    2、固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。
    3、螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时,也不断带动游动环清扫滤缝,防止堵塞。

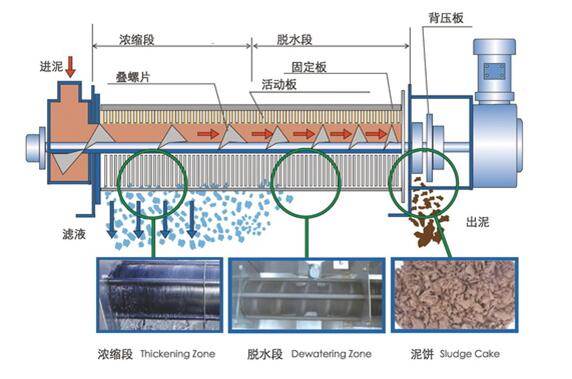

    三、QYDLJ叠螺机脱水原理:

    1、浓缩:螺旋推动轴转动时,设在推动轴外围的多重固活叠片相对移动,在重力作用下水从相对移动的叠片间隙中滤出,实现快速浓缩。
    2、脱水:经过浓缩的污泥随着螺旋轴的转动不断往前移动;沿泥饼出口方向,螺旋轴的螺距逐渐变小,环与环之间的间隙也逐渐变小,螺旋腔的体积不断收缩;在出口处背压板的作用下,内压逐渐增强,在螺旋推动轴依次连续运转推动下,污泥中的水分受挤压排出,滤饼含固量不断升高,最终实现污泥的连续脱水。
    3、自清洗:螺旋轴的旋转,推动游动环不断转动,设备依靠固定环和游动环之间的移动实现连续的自清洗过程,从而巧妙地避免了传统脱水机普遍存在的堵塞问题。

    四、QYDLJ叠螺机设备特点:

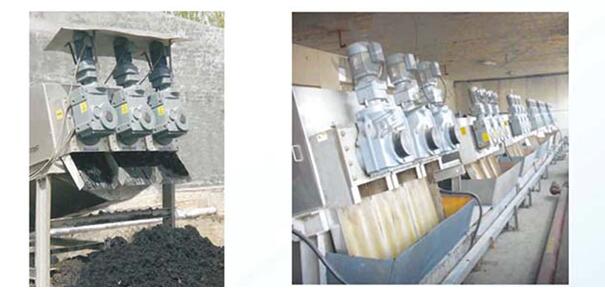

    1、适用广泛:适用于高、低浓度污泥的脱水;适用于中、小型污泥处理项目;适用于市政污水、食品、饮料、畜产、化工、制药、印染、皮革、造纸、焊材等各行业。
    2、低速旋转:旋转轴的转速约为2-3转/分,耗电极低。故障少,噪音振动小,操作安全。
    3、不宜堵塞:具有自我清洗的功能。不需要为防止滤缝堵塞而进行清洗,减少冲洗用水量,减少内循环负担。
    4、操作简单:通过电控柜,与溶药机、进泥泵、加药泵等进行连动,实现24小时连续无人运行,日常维护时间短,维护作业简单。

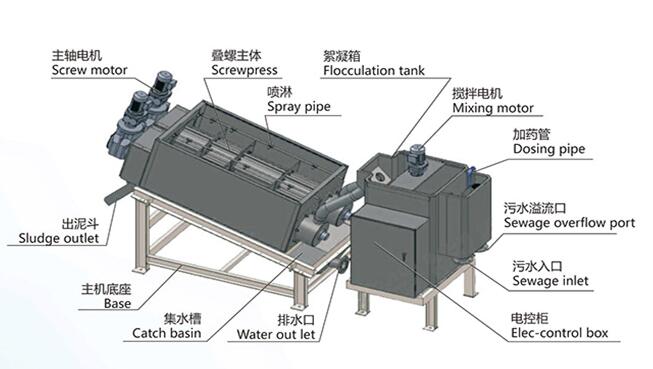

    5、小型设计:设计紧凑,脱水机包含了电控柜、计量槽、絮凝混合槽和脱水主体。占地空间小。便于维修及更换。
    6、清洗水压只有0.1-0.2kpa,无需配备高压冲洗装置。维护时间少,清洗频率只有5分钟/天。
    五、QYDLJ叠螺机技术参数:

    参数一:

    机型电机功率(kw)清洗水压清洗频率清洗用水量L/h易损件更换周期(小时)
    螺旋轴搅拌机螺旋轴搅拌机
    QYDLJ-1010.10.10.1-0.2kpa5分钟/天24100005000
    QYDLJ-1310.10.124100005000
    QYDLJ-1320.20.148100005000
    QYDLJ-2010.20.255100005000
    QYDLJ-2020.40.464100005000
    QYDLJ-3010.40.4403200010000
    QYDLJ-3020.80.4803200010000
    QYDLJ-3031.20.751203200010000
    QYDLJ-3523.00.751443200010000
    QYDLJ-3534.51.52163200010000

    参数二:

    型号标准处理量(kg/h)污泥处理量(m3/h)
    10000mg/L20000mg/L30000mg/L40000mg/L50000mg/L
    QYDLJ-1015-70.50.250.20.150.14
    QYDLJ-13110-1410.50.40.30.28
    QYDLJ-20115-201.50.750.60.50.4
    QYDLG-20230-4031.51.210.8
    QYDLJ-20345-604.52.251.81.51.2
    QYDLJ-30150-7052.521.51.4
    QYDLJ-302100-140105432.8
    QYDLJ-303150-210157.564.54.2
    QYDLJ-304200-2802010865.6
    QYDLJ-351100-120105432.4
    QYDLJ-352200-2402010864.8
    QYDLJ-353300-36030151297.2
    QYDLJ-354400-480402016129.6
    QYDLJ-401130-160136.5543.2
    QYDLJ-402260-32026131086.4
    QYDLJ-403390-4803919.515129.6
    QYDLJ-404520-6405226201612.8

    参数三:

    型号

    主轴规格φ

    (mm)

    排泥口离地面高度

    (mm)

    外形尺寸(mm)

    长×宽×高

    净重

    (kg)

    运行重量

    (kg)

    QYDLJ-101100×12151850×740×1040220315
    QYDLJ-131130×12502000×785×1040250395
    QYDLJ-201200×13502510×900×1300420540
    QYDLJ-202200×23502560×1050×1300550660
    QYDLJ-203200×33502610×1285×13007001010
    QYDLJ-301300×15303330×1005×17609001300
    QYDLJ-302300×25303530×1290×176013502000
    QYDLJ-303300×35303680×1620×176019002700
    QYDLJ-304300×45303830×2010×176025003600
    QYDLJ-351350×15704005×1100×213011002000
    QYDLJ-352350×25704390×1650×213021003250
    QYDLJ-353350×35704520×1980×213021003250
    QYDLJ-354350×45704750×2715×213041005700
    QYDLJ-401400×16604680×1110×210022004200
    QYDLJ-402400×26604960×1760×210035004200
    QYDLJ-403400×36605010×2585×210055008000
    QYDLJ-404400×46605160×3160×210070009500

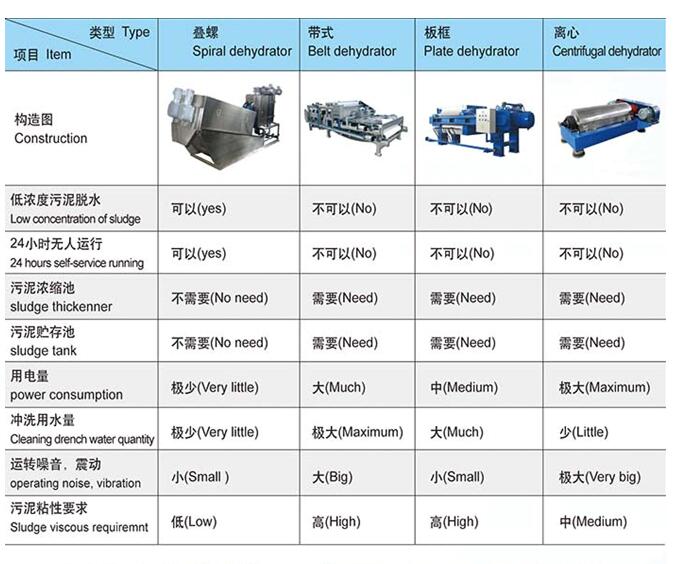

    六、QYDLJ叠螺机与其它设备对比:

    七、QYDLJ叠螺机整机运行操作要求:
    1、根据工况的不同选择合理的整机运行方式,自动运行时设定合理的运停时间,并按要求完成整道工序;
    2、根据污泥浓度不同将“流量调节管”调至不同高度,方法是污浓度高向下旋转,浓度较低的向上旋转;
    3、严禁加入污泥量过载、以防导致不良后果。若加入污泥量过载,脱水机本体内会因污泥量过多而造成污泥淤积到浓缩段,影响机器正常运转;
    4、为保证整机运行寿命与质量,严禁大渣块、木块、金属块等硬质固体流入污泥泵体及脱水机的滤体中;
    5、人工清洗时,不得将水溅到电机、电控箱等电器元件上;
    6、本装置当切换至手动操作时,污泥水位的控制将无效,所以尽量避免手动的运行操作。
