行车式刮吸泥机

行车式刮吸泥机

一、QYHGXJ行车式刮吸泥机概述行车式刮吸泥机用于污水处理厂,自来水厂的平流沉淀池,将池底沉淀的污泥通过刮泥板推送到污泥泵吸口,然后由污泥泵排出。行车式刮吸泥机主要用于平流沉淀池的排泥,吸泥方式可以根据用于要求,或采用泵吸式,或采用虹吸式方法排泥。虹吸式是利用沉淀池与排泥槽内的液位差排泥,泵吸式是采用泵

  • 功能特性

行车式刮吸泥机

    一、QYHGXJ行车式刮吸泥机概述:
    行车式刮吸泥机用于污水处理厂,自来水厂的平流沉淀池,将池底沉淀的污泥通过刮泥板推送到污泥泵吸口,然后由污泥泵排出。行车式刮吸泥机主要用于平流沉淀池的排泥,吸泥方式可以根据用于要求,或采用泵吸式,或采用虹吸式方法排泥。虹吸式是利用沉淀池与排泥槽内的液位差排泥,泵吸式是采用泵直接抽取池底污泥。刮泥机边走边吸泥,运行、操作非常方便,故障率少。
    二、性能特点:
    1、设备采用桁架结构,重量大大减轻,触水部位可以根据客户要求采用不锈钢材质,使用寿命延长。
    2、维护方便,动力消耗少,运行平稳可靠。
    3、新型的传动结构,避免桁架两端行走误差。
    4、行走轮采用碳钢材质,耐磨损,行走标准。
    三、刮吸泥机结构原理:

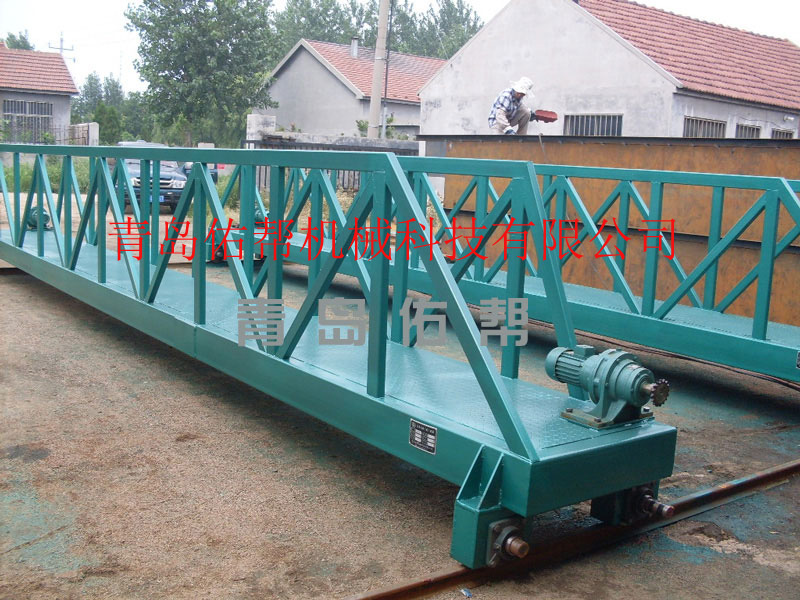

    行车式刮吸泥机由工作桥、驱动行走装置、刮泥系统、刮渣系统(根据要求)、虹吸系统等组成。
    行车式刮吸泥机由四个行走钢轮支撑,工作桥横跨于平流沉淀池两侧的钢轨上,双边驱动。刮泥机的工作桥从池体的一端行走到另一端,边走边吸泥,运行到池体终点时由行程控制,工作桥折返行走,完成一个工作周期。
     四、行车式刮吸泥机技术参数:

    型号行走速度m/min泵吸排泥量m3/h功率kw配用轻轨Kg/m
    行走泵吸
    QYHGXJ-4 1-1.2300.372.2 15
    QYHGXJ-6 2×30 2×0.37 2×2.2
    QYHGXJ-8
    QYHGXJ-10
    QYHGXJ-12 3×30 2×0.55 3×2.2 18
    QYHGXJ-14
    QYHGXJ-16
    QYHGXJ-18 4×30 2×0.75 4×2.2 20
    QYHGXJ-20
    QYHGXJ-22

    五、安装及运行注意事项:
    1、为了刮吸泥机正常运转,安装时四个行走轮必须完全接触到两边平行的道轨上,道轨必须安装平行,并且在一个平面上。
    2、轨道两头须安装行程开关及碰块,根据折返位置安装防止工作桥脱落挡板。
    3、经常检查工作桥是否有脱落和钢轮打滑现象,一旦发现须及时处理,调整桁架平面。
    4、吸泥口距离池底为10-20mm,多台吸泥泵可汇总至一条排泥管道排泥。
