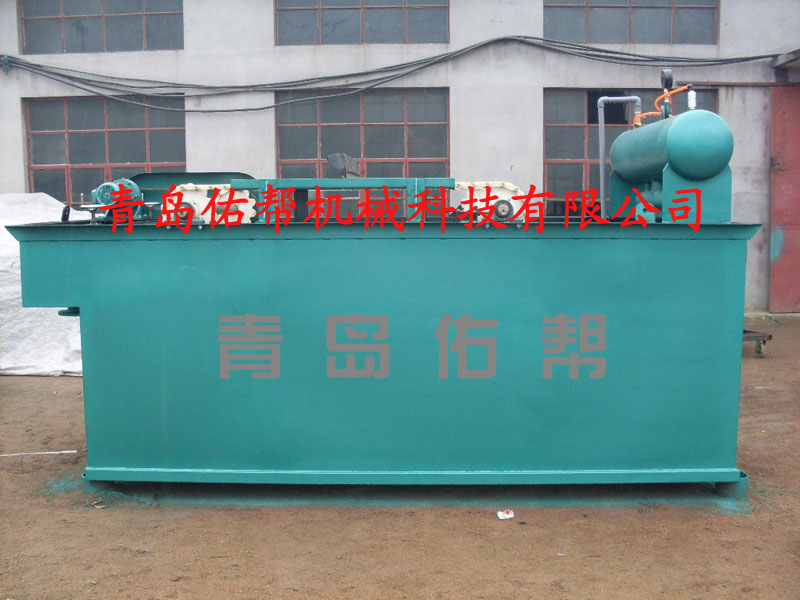

新型射流气浮机

新型射流气浮机

一、QYSAF新型射流气浮机概述QYSAF型射流气浮机是我公司新研制开发的高效新型射流气浮系统。该射流气浮机是专门为去除工业和城市污水中的油脂、胶状物以及悬浮物而设计的。回流水通过射流器溶入空气的方法,使空气溶入水中产生微小气泡,并通过释放器释放溶气水。针对不同废水在加入合适的絮凝剂和助凝剂后,能有效地去除油

  • 功能特性

新型射流气浮机

    一、QYSAF新型射流气浮机概述:
    QYSAF型射流气浮机是我公司新研制开发的高效新型射流气浮系统。该射流气浮机是专门为去除工业和城市污水中的油脂、胶状物以及悬浮物而设计的。回流水通过射流器溶入空气的方法,使空气溶入水中产生微小气泡,并通过释放器释放溶气水。针对不同废水在加入合适的絮凝剂和助凝剂后,能有效地去除油脂、悬浮物、COD、BOD。设备运行费用低,具有工作效率高,操作维修简单等特点。
    二、QYSAF型射流气浮机结构与工作原理:
    QYSAF新型射流气浮机的工作原理非常先进。容器系统是整个气浮设备的关键部分,溶气系统产生的气泡直径和数量直接影响气浮效果。射流器又是溶气系统的关键部位,射流器进水口安装在循环水泵出水口部位,通过水泵的压力水使水射器工作,当高速压力水通过水射器时,空气被高速压力水吸入,压力水和空气在射流器混合室进行充分混合相溶,射流器出水口和循环水泵的进水口相连,溶气水被吸入循环水泵,并通过水泵叶轮的高速旋转进行第二次切割,溶气水被送入溶气筒中时,溶气筒中的特殊装置把输入其中的气泡再次进行分碎稳流,形成带有微小气泡的溶气水,微气泡直径在5-20微米之间。溶气水在流出溶气筒后通过释放器瞬间释放,与污水在气浮池中相溶形成牛奶状的混合体。溶气筒配备由我公司专门研制开发的释放器,实现了无堵塞,无需维修清理。污水通过混合反应槽,并加入絮凝剂和助凝剂充分混合反应后形成絮体,悬浮物被微气泡托浮到水面形成浮渣层,经刮渣机刮板连续刮入排渣槽,由螺旋推进器输出设备。
    刮渣机通过链条传动,刮板沿着水流方向水平运动,将漂浮在水面上的固体悬浮物推入排渣槽。刮渣机刮板运动时,与浮渣隔板斜面平行,从而减少阻力,并保证浮渣不溅到排水区,保持设备清洁运行,不造成对出水的第二次污染。
    固体悬浮物被刮板推入排渣槽后,由减速机驱动的螺旋推进器将其送入浮渣池。排渣口的开口方向可根据业主的要求而改变。有些悬浮物的排除不需要螺旋推进器,可自流至机体外,减少设备投资。
    出水在排放之前先经过斜板下方的出水口进入溢流槽,后经过出水堰板进入排水槽。出水堰板采用手轮调节方式,出水堰板不易变形,手轮调节方式使堰板的升降操作简单准确。
    因一些废水在气浮处理中存在较大的异味,所以可以在气浮设备上方整体加装玻璃钢密封盖,通过上方的排气管道收集并排除异味。
    根据特殊情况,例如当在含氯离子高的废水中使用时,循环水泵可采用防腐蚀的塑料泵体,溶气管道等也可以选用塑料材质,此时可以省去溶气筒,通过对溶气管道和对射流器进气阀门的控制,以及对释放器的调整等,让溶气水直接进入释放器释放,一样可以达到理想的处理效果。减少了投资成本和防腐成本。
    三、QYSAF型射流气浮机性能特点:
        该机最适用于各种污水的预处理,在传统的生化处理前去除油脂和固体悬浮物效果明显,是污水处理工程中不可缺少的关键设备。针对不同污水的水质,该射流气浮机可以用于生化后代替二沉池使用,能有效的去除生化以后的废水中不易沉淀的细小悬浮物。射流气浮机省去了空压机,在特殊情况下还可以省去溶气筒,减少土建占用面积,节省土建和设备投资、运行费用。
    四、气浮机的技术参数:
    QYSAF型气浮机是系列产品,其处理量(流量)、占地面积、电机功率列表如下。用户可根据处理量或实际流量自行选择。
    QYSAF技术参数:

    型号处理量m3/h回流泵    功率 kw刮渣机  功率kw池体尺寸  m
    QYSAF-5530.553×1.2×1.2
    QYSAF-101030.554×1.5×1.2
    QYSAF-202040.555.5×1.5×1.5
    QYSAF-303040.557×1.8×1.5
    QYSAF-50505.50.557.5×2.2×1.8
    QYSAF-80807.50.559.5×2.2×2.2
    QYSAF-1001007.50.7512×2.2×2.2
    QYSAF-150150110.7514×2.8×2.2
    QYSAF-200200150.7516.5×2.8×2.4
    QYSAF-30030018.51.117.5×4×2.4
    QYSAF-400400221.120×4.2×2.6
    QYSAF-500500301.124×4.4×2.6

    注:1、此箱体数据不包含混合反应槽。
    2、污水停留时间和气浮箱体尺寸可以根据水质和场地以及用户要求做相应的调整。
    3、射流器可以根据设备的型号和有关废水的需要进行调整、选型。设备出厂时,我公司已调整到位,一般开启时不需再调整。
    五、适应范围:
    QYSAF型射流气浮机主要使用行业为:造纸、乳品加工、肉类加工、炼油、重工业洗涤、食品加工、精炼脱盐、纺织、印染、橡胶、制革、钢铁、焦化等废水处理。
    六、QYSAF新型射流气浮机与传统射流气浮机相比较有以下特点:
    QYSAF射流气浮机最大的优点就是即开即用。只要溶气筒的压力控制在3-4kg/cm2左右,再不需要调整任何阀门以及回流泵。开机时只要开启回流泵,设备即可自行平稳运转,无需人工值守。溶气筒采用我公司新开发的空气粉碎和溶解系统,体积小,溶气效率高,不存在因时间久而影响溶气效率问题。释放器也是我公司自行研制的释放装置,做到无堵塞、无故障运行。QYSAF新型射流气浮机停留时间短,而且省去了空压机,并减少了噪音污染,并可以省去溶气筒。因此占地面积减少,大大降低了设备投资费用和运行成本。该气浮机已经替代了传统溶气气浮、传统射流气浮等,在废水深度处理中已广泛应用。
